实现《英雄联盟》 PLAY 按键

这篇文章是对WPF RiotPlayButton教程视频的技术回顾。

摘要

本文详细介绍并分析了使用纯WPF技术开发受《英雄联盟》游戏启发的PLAY按钮的过程。本文强调了利用WPF功能创建各种用户界面组件的过程，并为开源开发提供了新的视角。同时，探索了动画和触发器等高级WPF功能，以提升用户交互体验。

介绍

用户界面组件在提升用户体验方面非常重要。在游戏中，反应迅速且视觉上有吸引力的PLAY按钮是通往娱乐世界的门户。本文展示了使用WPF这一构建丰富桌面应用程序的强大框架创建PLAY按钮的过程。

项目背景

本文讨论的项目尽可能全面地展示了WPF技术的能力。几年前发布这个项目后，获得了积极的反馈，这激励我继续为开源开发做贡献。随着.NET技术的发展，我不断更新和改进共享在GitHub上的代码。考虑到整个项目中包含的内容丰富，我决定详细分析每个部分的组成和技术重点，希望能为更多喜欢WPF技术的人提供帮助。

按钮构成

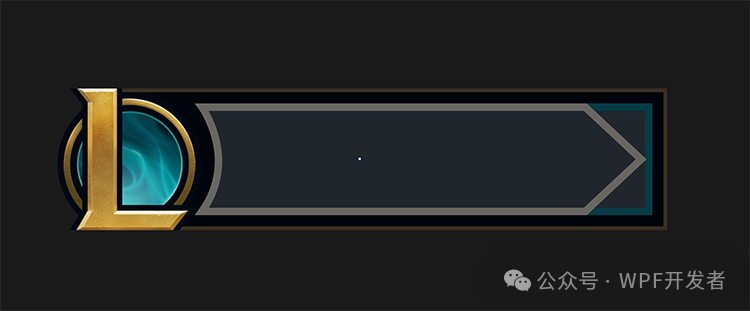

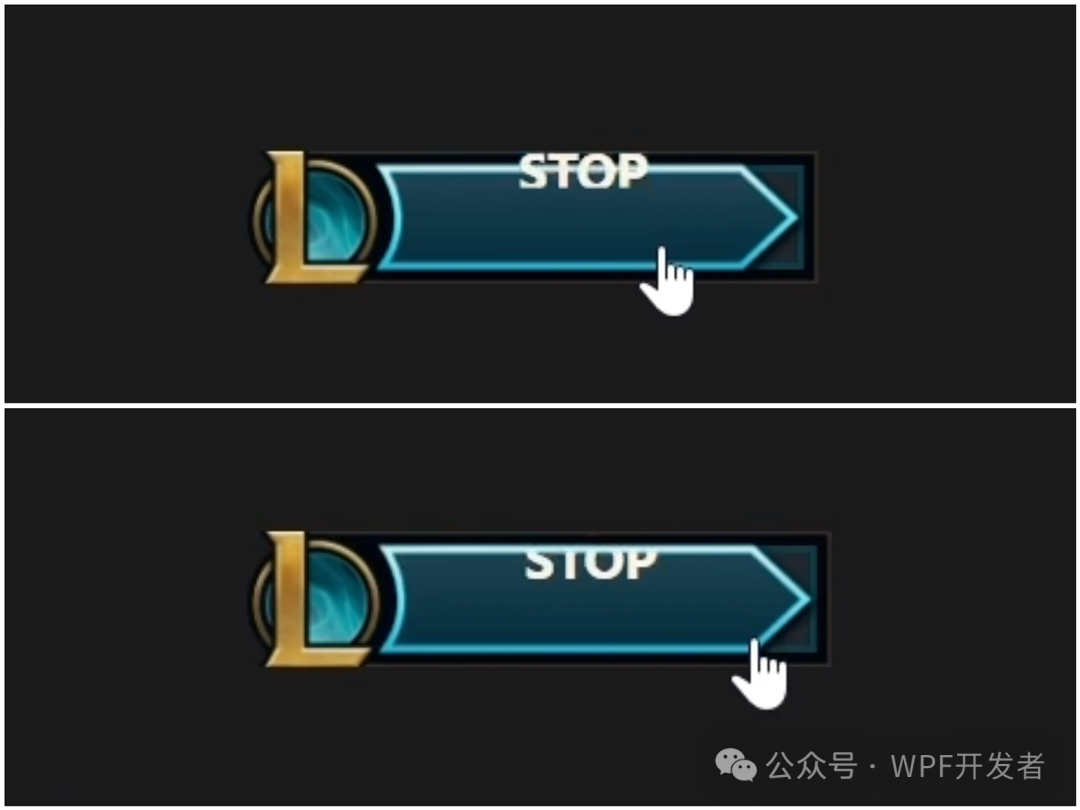

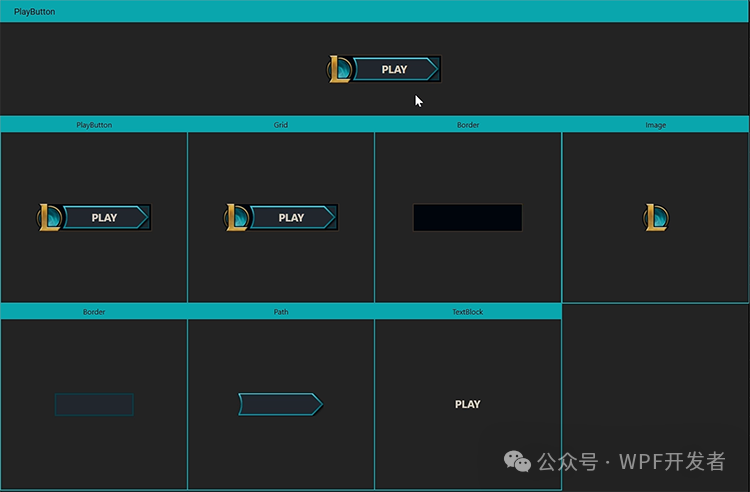

通过分析器可以看到，这个PLAY按钮继承了WPF ToggleButton的属性。左边是《英雄联盟》游戏的标志，右边包含边界、图像、文本等多种设计元素。此外，还添加了鼠标悬停和检查触发效果。

主要内容分析

1. 创建不规则形状

第一个和第二个图形可以通过使用Border控件轻松编码。然而，第三个尖角和弧形的图形不能简单地使用Border编码。因此，尽管最初可以使用多边形和坐标来绘制，但多边形属性不提供绘制弧形的功能。因此，必须使用Path控件来编码。

详细分析

<Style TargetType="{x:Type Path}" x:Key="Arrow">
<Setter Property="Fill" Value="#1E2328"/>
<Setter Property="Stroke" Value="{StaticResource ArrowStroke}"/>
<Setter Property="StrokeThickness" Value="2"/>
<Setter Property="Data" Value="M 0,0 L 103,0 L 118,14 L 103,28 L 0,28 C 10,14 0,0 0,0 Z"/>
<Setter Property="Margin" Value="40 5 4 -5"/>
<Setter Property="Effect">
<Setter.Value>
<DropShadowEffect BlurRadius="5" ShadowDepth="2"/>
</Setter.Value>
</Setter>
</Style>

在WPF中，Path控件是用于绘制各种形状和轮廓的强大工具。Path控件通过路径数据定义形状，路径数据是一系列指定如何绘制形状的命令和坐标。

Path控件的主要属性如下：

Data 属性：Data 属性是 Path 控件的重要属性，用于指定描述形状轮廓的路径数据。路径数据格式包括MoveTo (M)、LineTo (L)、CurveTo (C)、ClosePath (Z)等命令与坐标的结合。
Fill 属性：Fill属性用于指定形状内部的填充颜色，可以使用颜色、渐变、图案或透明度填充形状内部。
Stroke 属性：Stroke属性用于指定形状轮廓的颜色，可以使用各种颜色定义轮廓颜色。
StrokeThickness 属性：StrokeThickness属性用于指定轮廓的厚度，决定轮廓的宽度。
命令和坐标：路径数据是命令和坐标的连续体，这些命令指示WPF从一个点到另一个点如何绘制形状。常见的路径命令包括：

M (MoveTo)：将绘制点移动到指定坐标。

L (LineTo)：绘制到指定坐标的直线。

C (CurveTo)：使用控制点绘制贝塞尔曲线。

Z (ClosePath)：关闭路径，将当前点连接到起点形成闭合形状。

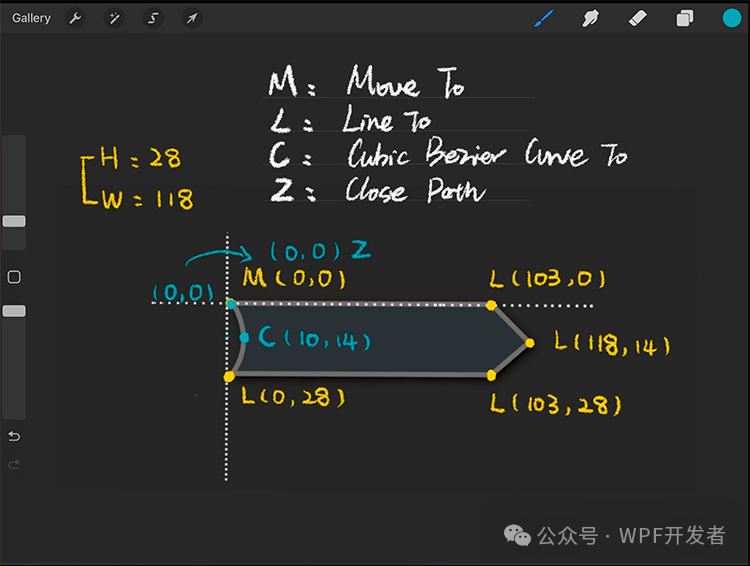

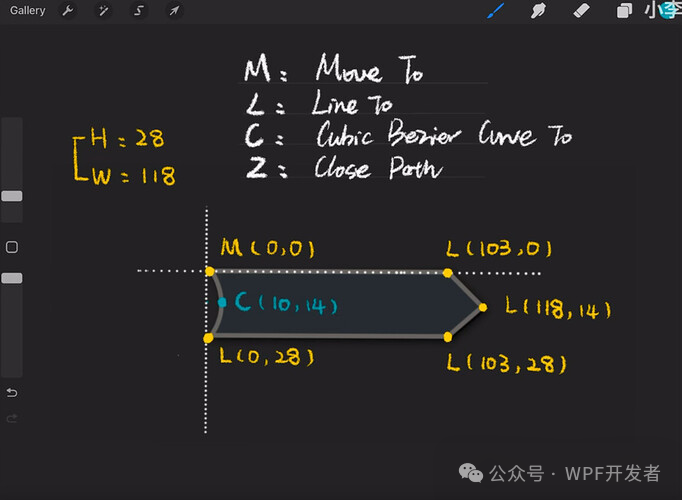

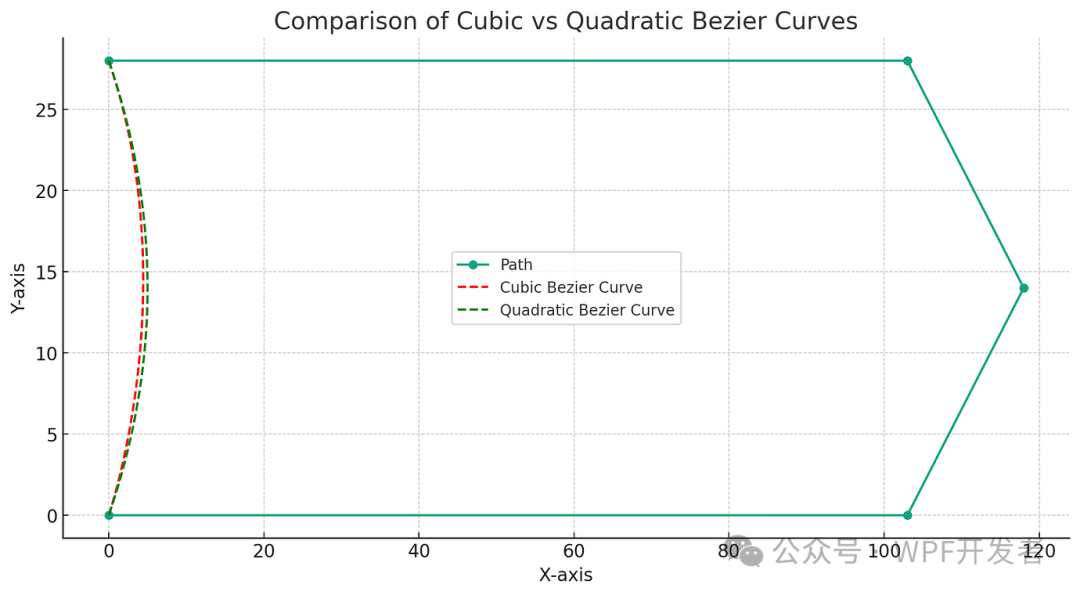

Data属性是Path控件的关键属性，包含定义形状轮廓的路径数据。这些路径数据由一系列命令和坐标组成，描述了路径的轮廓。在这个项目中，路径数据的命令和坐标的详细描述如下：

可以将其简单地解释为X/Y坐标轴。将此形状的长度设置为118，宽度设置为28：

M 0,0：这是“MoveTo”命令，将绘制点移动到坐标(0, 0)作为起点。

L 103,0：这是“LineTo”命令，从当前点(0, 0)绘制到坐标(103, 0)的直线。接着绘制到 (118, 14)、(103, 28)、(0, 28)的线段。

由于这是对称形状，第二条线的Y坐标是形状总高度的一半，即14。

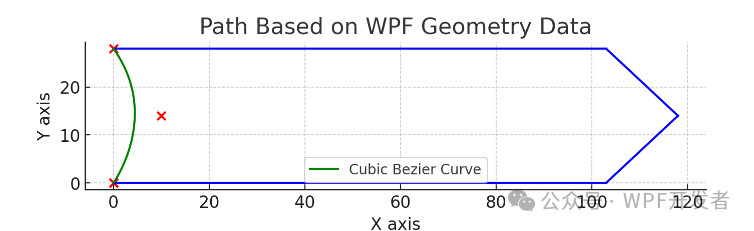

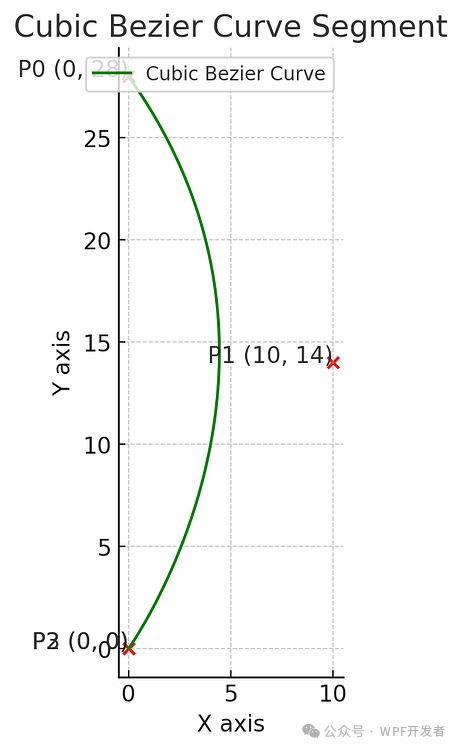

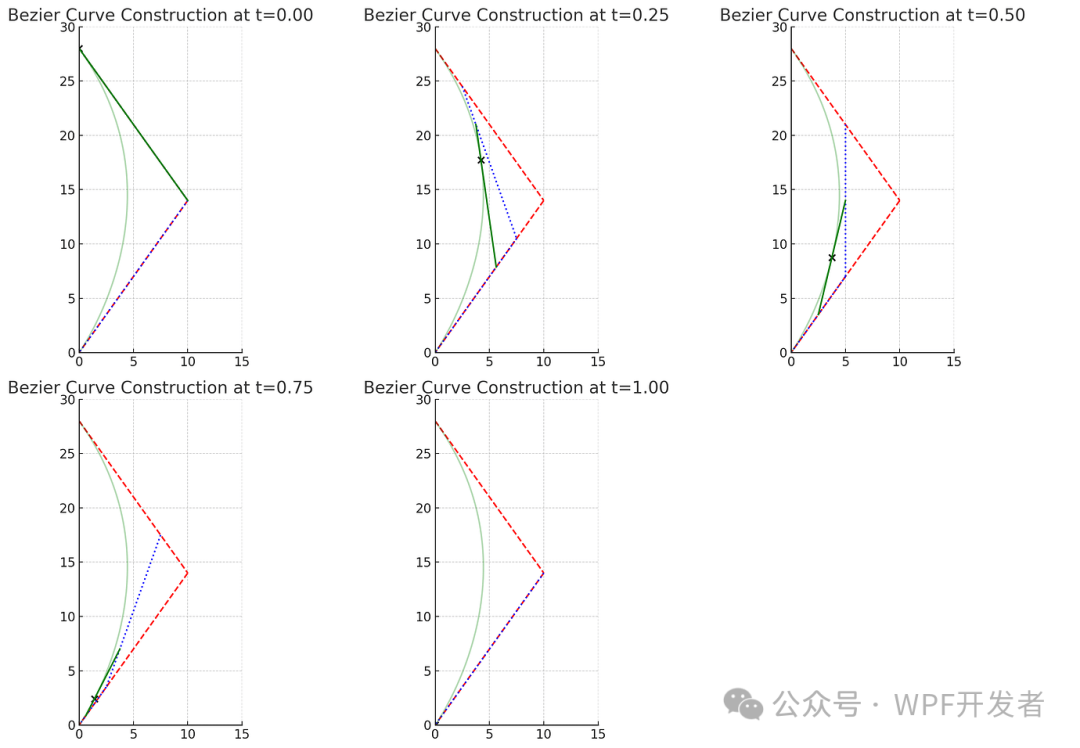

接下来是绘制曲线的部分：C 10,14 0,0 0,0 z：这是 “贝塞尔曲线” 命令，定义了前一个点为控制点，后一个点为终点的贝塞尔曲线。这个命令定义了控制点为(10, 14)，终点为(0, 0)的贝塞尔曲线，并使用‘z’命令关闭路径，将其连接回起点(0, 0)。

2. 创建渐变颜色

<LinearGradientBrush x:Key="ArrowStroke" StartPoint="0.5,0" EndPoint="0.5,1" >
<GradientStop Color="#CC3FE7EE" Offset="0"/>
<GradientStop Color="#CC006D7D" Offset="0.5"/>
<GradientStop Color="#CC0493A7" Offset="1"/>
</LinearGradientBrush>

<LinearGradientBrush x:Key="ArrowStrokeOver" StartPoint="0.5,0" EndPoint="0.5,1" >
<GradientStop Color="#FFAFF5FF" Offset="0"/>
<GradientStop Color="#FF46E6FF" Offset="0.5"/>
<GradientStop Color="#FF00ADD4" Offset="1"/>
</LinearGradientBrush>

<LinearGradientBrush x:Key="ArrowFillOver" StartPoint="0.5,0" EndPoint="0.5,1" >
<GradientStop Color="#FF1D3B4A" Offset="0"/>
<GradientStop Color="#FF082734" Offset="1"/>
</LinearGradientBrush>

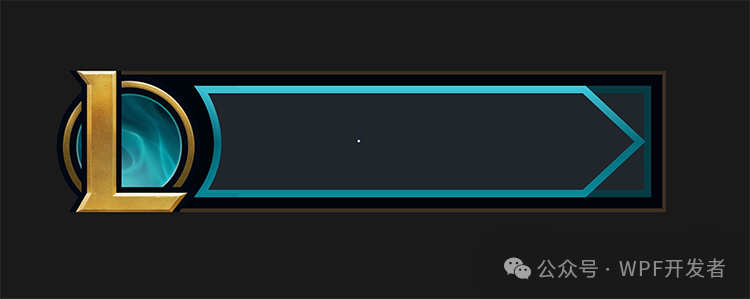

在游戏的这个部分，描边部分并不是简单的纯色，而是由多种色调组成的渐变颜色。为了实现这个效果，我们可以使用LinearGradientBrush来自定义颜色。

LinearGradientBrush 的主要属性及使用方法

StartPoint 和 EndPoint：StartPoint指定渐变的起点，通常使用相对坐标表示。这里 (0, 0) 是左上角，(1, 1) 是右下角。EndPoint使用相对坐标指定渐变的终点。
GradientStops：GradientStops是GradientStop对象的集合，每个对象定义颜色和相对位置（Offset）。GradientStop的Color属性定义指定位置的颜色，Offset属性定义渐变中的颜色位置，通常在0到1之间。
渐变方向：渐变的方向由StartPoint和EndPoint决定。例如，StartPoint为(0, 0)，EndPoint为(1, 1)时，渐变从左上角到右下角。
渐变类型：LinearGradientBrush默认设置为线性渐变，颜色沿直线渐变。通过调整StartPoint和EndPoint，可以改变渐变的方向和起点，生成各种渐变效果。

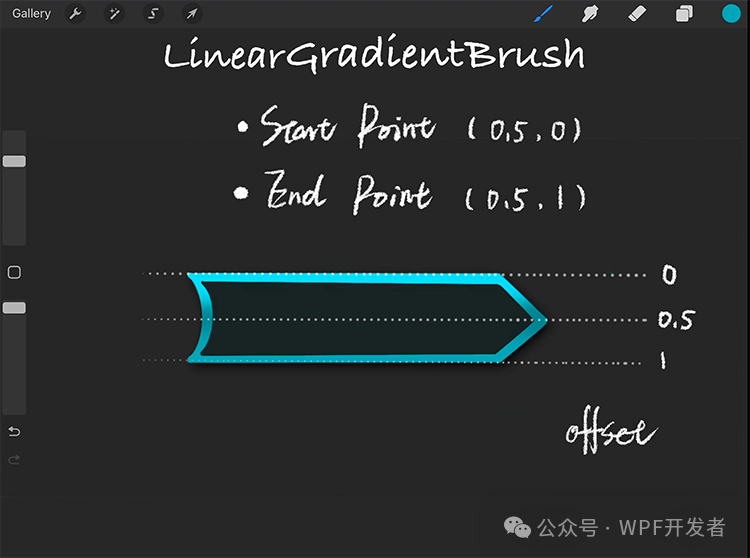

在这个项目中，我们希望创建一个从形状中央开始向下移动的垂直渐变。因此，将StartPoint设置为(0.5, 0)指定渐变的起点为顶部中央，将EndPoint设置为(0.5, 1)指定渐变的终点为底部中央。

然后，GradientStops集合包含三个GradientStop对象，每个对象定义了不同的颜色和相对位置：

第一个GradientStop：Color设置为#CC3FE7EE。Offset设置为0，表示该颜色位于渐变的起点。
第二个GradientStop：Color设置为#CC006D7D。Offset设置为0.5，表示该

颜色位于渐变的中间。

第三个GradientStop：Color设置为#CC0493A7。Offset设置为 1，表示该颜色位于渐变的终点。

处理Path和Border厚度

在Border控件中：

Border控件的边框线包含在Border内。边框线的厚度由BorderThickness属性控制，以设备独立像素（DIPs）指定边框线的宽度。

在Path控件中：

Path控件的边框线以StrokeThickness属性的中心位置为基准绘制。StrokeThickness 控制边框线的厚度，表示边框线从中心延伸的距离。

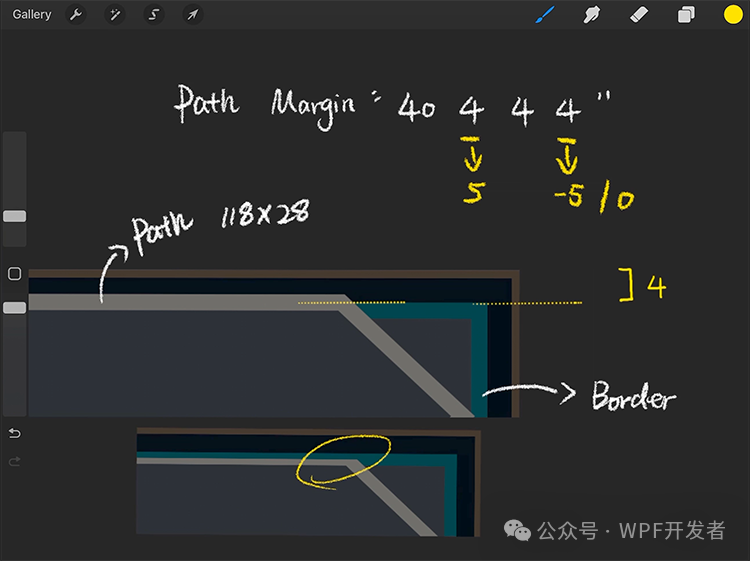

在这个固定大小的图形中，将Border和Path的厚度都设置为2，边距设置为4 4 4 4。但在这种设置下，可以看到Path的上边框超出了Border。因此，需要根据StrokeThickness调整Path的边距。左边距已经设置为40，可以覆盖GreenLine，所以没有问题。上边距需要增加1像素，设置为5像素，右边距和下边距不需要更改。由于Path的尺寸固定为118x28，只需调整左边和上边的边距。

此外，上边距增加5像素后，下边看起来可能会被裁剪。为避免这种情况，可以将下边距设置为-5像素，这样上边增加的5像素会被去掉，布局会保持平衡。另一种方法是保持下边距为0像素。这两种方法都可以通过增加上边距来防止下边被裁剪。

4. 使用 Jamesnet.WPF Nuget 生成动画

在WPF中，可以生成各种动态动画来使用户界面更加有趣。在这个项目中，使用厚度动画为TextBlock的文本部分添加有趣的动画效果。

<Application x:Class="VickyPlayButton.App"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:james="https://jamesnet.dev/xaml/presentation"
StartupUri="MainWindow.xaml">

<Application.Resources>
<Style TargetType="{x:Type ToggleButton}">
<Setter Property="Height" Value="38"/>
<Setter Property="Width" Value="165"/>
<Setter Property="Foreground" Value="#FFFFFF"/>
<Setter Property="Background" Value="Transparent"/>
<Setter Property="Template">
<Setter.Value>
<ControlTemplate TargetType="{x:Type ToggleButton}">
<ControlTemplate.Resources>
<Storyboard x:Key="Checked">
<james:ThickItem Mode="CubicEaseInOut" TargetName="play" Property="Margin" Duration="0:0:0:0.5" To="30 100 0 0"/>
<james:ThickItem Mode="CubicEaseInOut" TargetName="stop" Property="Margin" Duration="0:0:0:0.5" To="30 0 0 0"/>
</Storyboard>
<Storyboard x:Key="UnChecked">
<james:ThickItem Mode="CubicEaseInOut" TargetName="play" Property="Margin" Duration="0:0:0:0.5" To="30 0 0 0"/>
<james:ThickItem Mode="CubicEaseInOut" TargetName="stop" Property="Margin" Duration="0:0:0:0.5" To="30 0 0 100"/>
</Storyboard>
</ControlTemplate.Resources>
<Grid Background="{TemplateBinding Background}">
<Border Style="{StaticResource GoldLine}"/>
<Image Style="{StaticResource Emblem}"/>
<Border Style="{StaticResource GreenLine}"/>
<Path x:Name="path" Style="{StaticResource Arrow}"/>
<Grid>
<Grid.Clip>
<RectangleGeometry Rect="0,5,165,28"/>
</Grid.Clip>
<TextBlock x:Name="play" Style="{StaticResource Play}"/>
<TextBlock x:Name="stop" Style="{StaticResource Stop}"/>
</Grid>
</Grid>
<ControlTemplate.Triggers>
<Trigger Property="IsMouseOver" Value="True">
<Setter TargetName="path" Property="Fill" Value="{StaticResource ArrowFillOver}"/>
<Setter TargetName="path" Property="Stroke" Value="{StaticResource ArrowStrokeOver}"/>
<Setter Property="Foreground" Value="#FFFCF1DC"/>
<Setter Property="Cursor" Value="Hand"/>
</Trigger>
<Trigger Property="IsChecked" Value="True">
<Setter TargetName="path" Property="Fill" Value="#1E2328"/>
<Setter TargetName="path" Property="Stroke" Value="#5C5B57"/>
<Setter Property="Foreground" Value="#3C3C41"/>
<Trigger.EnterActions>
<BeginStoryboard Storyboard="{StaticResource Checked}"/>
</Trigger.EnterActions>
<Trigger.ExitActions>
<BeginStoryboard Storyboard="{StaticResource UnChecked}"/>
</Trigger.ExitActions>
</Trigger>
</ControlTemplate.Triggers>
</ControlTemplate>
</Setter.Value>
</Setter>
</Style>
</Application.Resources>
</Application>

动画可以通过ControlTemplate.Resources定义，定义了“Checked”和“UnChecked”两个动画资源。在“Checked”状态下，“Play”文本消失，“Stop”文本出现；在“UnChecked”状态下，“Stop”文本消失，“Play”文本出现。这就创建了一个翻转效果的动画。

为了更容易地创建和使用动画，我将各种WPF动画编译成了Jamesnet.WPF Nuget包。只需添加这个包，就可以轻松地使用和编写动画。

5. 使用 Grid.Clip 属性

<Grid Background="{TemplateBinding Background}">
<Border Style="{StaticResource GoldLine}"/>
<Image Style="{StaticResource Emblem}"/>
<Border Style="{StaticResource GreenLine}"/>
<Path x:Name="path" Style="{StaticResource Arrow}"/>
<Grid>
<Grid.Clip>
<RectangleGeometry Rect="0,5,165,28"/>
</Grid.Clip>
<TextBlock x:Name="play" Style="{StaticResource Play}"/>
<TextBlock x:Name="stop" Style="{StaticResource Stop}"/>
</Grid>
</Grid>

由于Grid内的元素相互重叠，在创建文本上下滚动动画时，可能会出现文本超出边框的视觉问题。为了解决这个问题，使用<Grid.Clip>属性。
